Cables subterráneos de alta tensión: del diseño a la puesta en servicio
Acompañamos su proyecto de cables subterráneos de alta y extra alta tensión en cada etapa: ingeniería, tendido, montaje de terminales y empalmes con técnicos certificados, y pruebas.
Ingeniería
Como especialistas en sistemas de cables, especificamos y desarrollamos soluciones competitivas para cada proyecto, con el respaldo de las áreas de I+D de nuestros fabricantes aliados.
- Especificación de sistemas de cables y accesorios

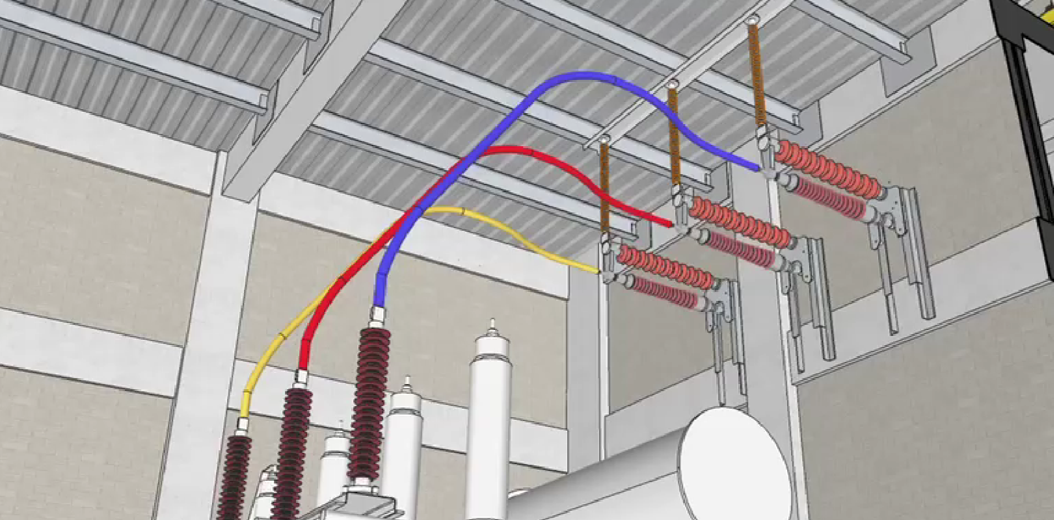

- Ingeniería de montaje
- Validación y optimización de la ingeniería de detalle

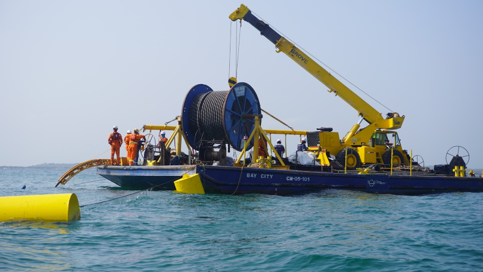

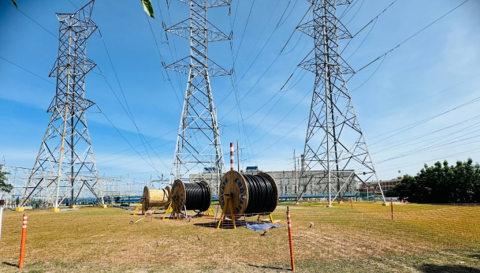

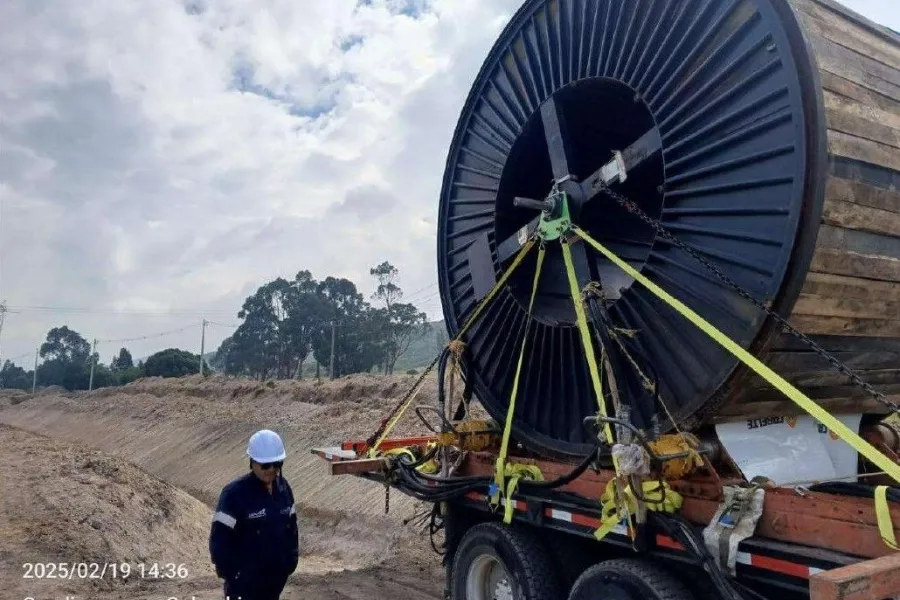

Tendido de cable
Planeamos, diseñamos y ejecutamos el tendido de cable de alta y extra alta tensión, y acompañamos el proyecto hasta su puesta en servicio.
Equipos para tendido- Equipos de tensión controlada TEMA 45 kN y Thaler 80 kN
- Portabobinas de eje y de riel con unidad hidráulica de 40 t
- Winches de apoyo U4 y eléctricos de 1 t
- Guayas, rodillos, andamiaje y curvas especiales

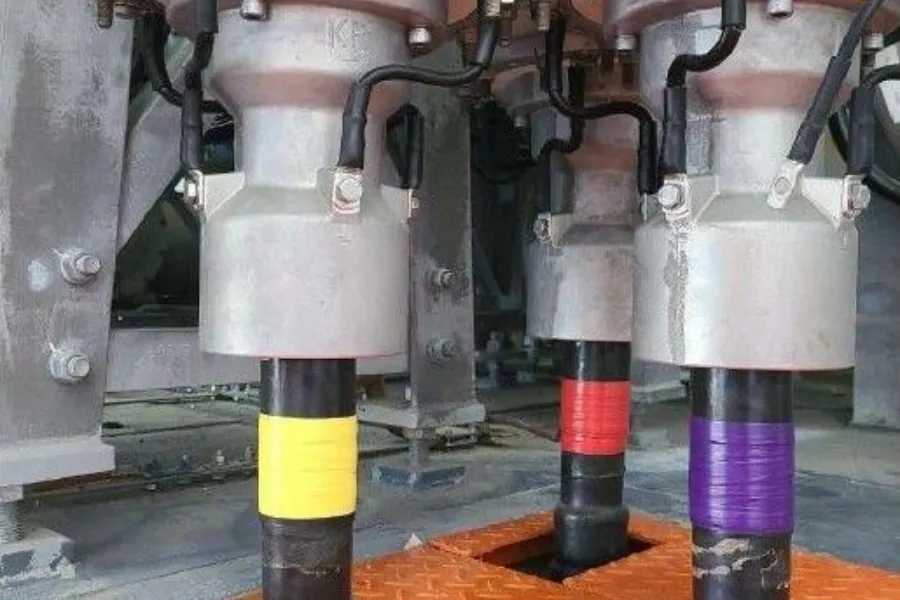

Terminales y empalmes
Contamos con un grupo de instaladores certificados por fábrica matriz para la ejecución de conexiones especiales en alta tensión, con herramienta especializada para cada tipo de accesorio. La experiencia de haber trabajado con las más importantes empresas de transmisión y distribución de energía nos avala como especialistas en conexiones aisladas.

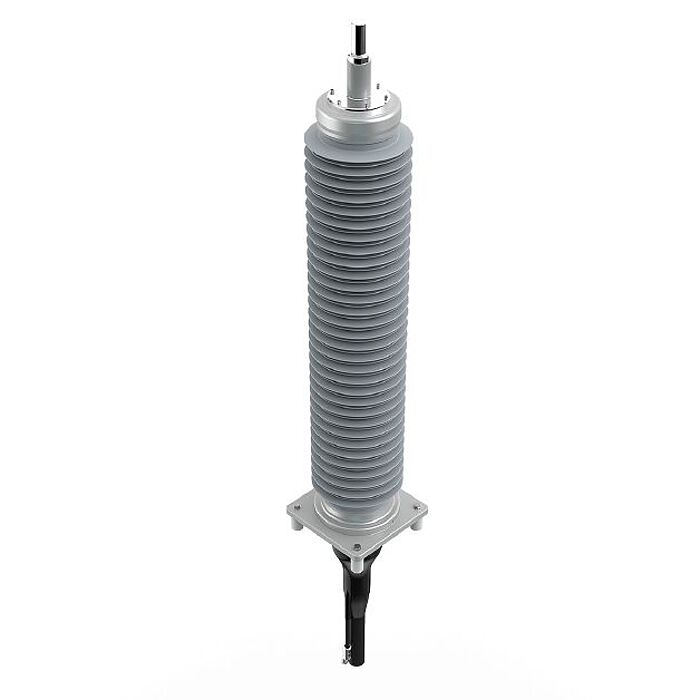

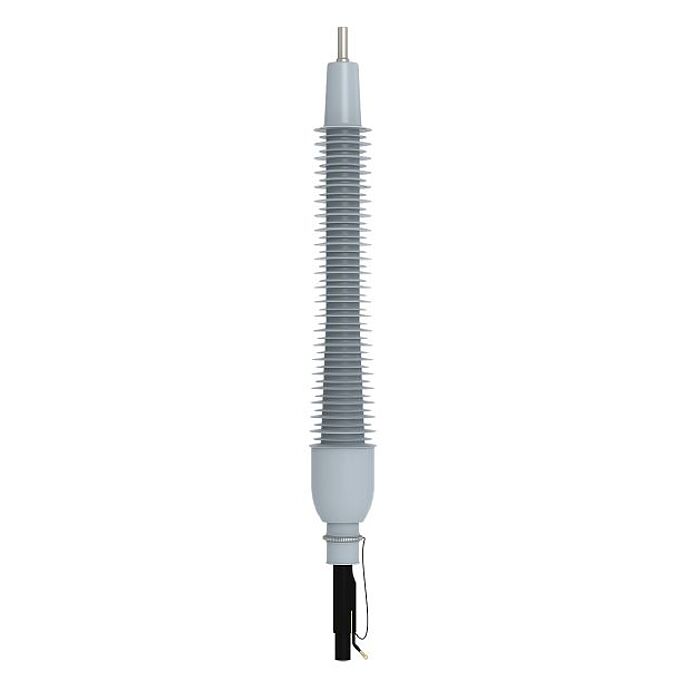

- Terminales exteriores autosoportados, flexibles y de porcelana
- Empalmes premoldeados de uno y tres cuerpos, submarinos y reforzados con fibra de vidrio
- Terminales GIS con tecnología plug-in e instalación de hembras GIS
- Conectores separables y DPS de media tensión CONNEX, tamaños 1 a 3
- Puesta a tierra con cajas link box
- Reparación de cables y accesorios con falla Ver casos →
Pruebas y puesta en servicio
Realizamos pruebas a líneas subterráneas y submarinas de alta tensión, bajo las normas IEC e IEEE, para asegurar la integridad del sistema y su correcta puesta en servicio.
Integridad del cable
- Inspección visual
- Verificación de secuencia y continuidad de fases
- Resistencia eléctrica de conductores de fase
- Resistencia eléctrica de pantalla metálica
- Prueba de cubierta exterior (IEC 60229)
Diagnóstico
- Tangente delta en muy baja frecuencia (VLF)
- Tensión aplicada VLF hasta 90 kV pico (IEEE 400.2)
- Medición de descargas parciales por fase
- Mediciones en sistema de tierras y pantallas
- Reflectometría diferencial de conductores
Puesta en servicio
- Protocolos según IEC 60840 e IEC 62067
- Energización en vacío acompañada durante 24 horas
- Mapeo de descargas parciales en las transiciones
- Registro de montaje y resultados de pruebas
